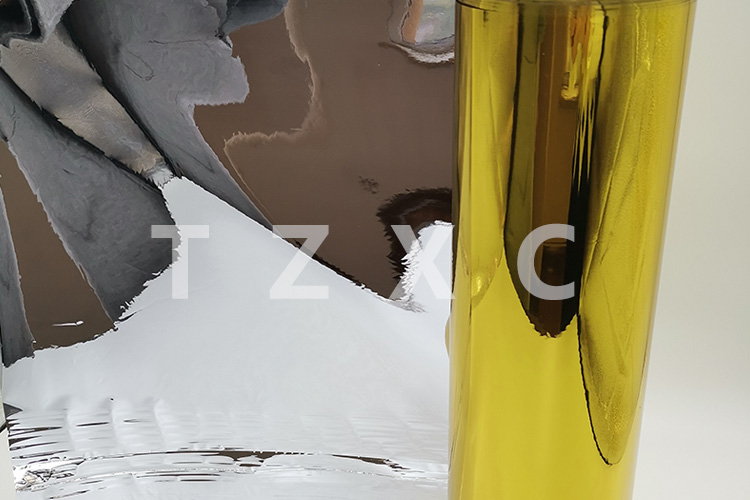

隨著微電子技術向高集成度與微型化方向極速邁進，高端電子封裝對材料物理化學性能的要求已達到了前所未有的高度，PI氧化硅鍍鋁膜正是在這一背景下應運而生的關鍵功能性復合材料。傳統的單一PI膜或普通鍍鋁膜在面對復雜多變的高溫高濕環境及高頻電磁干擾時，往往在阻隔性與穩定性上顯得力不從心，而通過在聚酰亞胺基材表面引入氧化硅過渡層并進行鍍鋁處理，這種新型膜材成功實現了柔韌性、電磁屏蔽效能與環境耐候性的完美統一，成為了5G通信、柔性顯示及精密傳感等領域不可或缺的基礎封裝材料。

從技術原理層面深度剖析，PI氧化硅鍍鋁膜的核心創新在于其獨特的界面復合結構，即利用物理氣相沉積等精密工藝，在PI基材與鋁層之間構建了一層致密的氧化硅緩沖層。這層氧化硅不僅具備優異的介電性能，更重要的是它能顯著改善鋁原子在PI表面的成膜質量，消除傳統鍍層可能存在的針孔缺陷，從而大幅提升膜材的致密度。同時，氧化硅層作為一種無機阻隔層，能有效阻隔水汽和氧氣向基材內部滲透，防止鋁層在后續加工或使用中發生氧化腐蝕，這種微觀結構的優化從根本上解決了材料長期可靠性不足的行業痛點，確保了在高濕熱環境下屏蔽效能的持久穩定。

在高端電子封裝的實際應用場景中，PI氧化硅鍍鋁膜展現出了不可替代的工程價值，特別是在對信號完整性要求極高的FPC（柔性電路板）覆蓋膜及芯片封裝電磁屏蔽蓋領域。由于氧化硅層的存在，該膜材在具備極高導電性和反射率的同時，還能提供卓越的絕緣保護，這對于防止精密電路因靜電擊穿或化學腐蝕而失效至關重要。對于B2B制造端而言，這種材料優異的機械耐折性使其能夠承受自動化封裝產線上的高頻彎曲與熱壓成型工藝而不產生微裂紋，極大地提升了封裝良率與產品的使用壽命，是當前解決高端電子設備輕薄化與高性能矛盾的理想材料方案。
